εξοπλισμός δοκιμής κλωστοϋφαντουργικών προϊόντων υφασμάτων πινάκων κυκλωμάτων 0.05mm 0.25mm άκαμπτος εύκαμπτος
| Τόπος καταγωγής | Guangdong, Κίνα |
|---|---|
| Μάρκα | CRT |
| Πιστοποίηση | ISO9001/IATF16949/ISO14001/UL/ISO13485 |
| Αριθμό μοντέλου | CRT-fpc-031 |
| Ποσότητα παραγγελίας min | 10pieces |
| Τιμή | $5-15/pieces 10-999 pieces |
| Συσκευασία λεπτομέρειες | Συσκευασία κενού + κάρτα υγρασίας + υγρασίας |
| Χρόνος παράδοσης | 5 |
| Όροι πληρωμής | T/T, L/C |
| Δυνατότητα προσφοράς | 100000/pieces/15 ημέρες λέξης |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Σχήμα | 1-16L | Τόπος καταγωγής | Γκουανγκντόνγκ, Κίνα |
|---|---|---|---|
| Copper Thickness | 1/4 ,1/3, 2/3 ,1/2 ,1 oz | Board Thickness | 0.05mm - 0.25mm |
| Min. Hole Size | 0.05mm | Min. Line Width | 0.05mm |
| Min. Line Spacing | 0.05mm | Twisting and Bending | ≤ 0.75%, Min: 0.5% |
| Σειρά TG | 130 - 215 ℃ | ||
| Επισημαίνω | πίνακας κυκλωμάτων 0.25mm άκαμπτος εύκαμπτος,πίνακας κυκλωμάτων 0.05mm άκαμπτος εύκαμπτος,πίνακες κυκλωμάτων 0.25mm άκαμπτοι ευκίνητοι τυπωμένοι |
||
Περιγραφή προϊόντων
0.05mm 0.25mm Σκληρό ευέλικτο πλακέτο κυκλωμάτων υφάσματα υφαντικά εξοπλισμός δοκιμής
Υφάσματα, υφάσματα, εξοπλισμός δοκιμών για άκαμπτα-ευέλικτα και ευέλικτα έντυπα κυκλώματα (FPC)
Εξυπηρέτηση OEM:
Εάν απαιτείται, μπορούμε να προμηθευτούμε, να οργανώσουμε και να διαχειριστούμε όλες τις πτυχές του σχεδιασμού PCB για να διασφαλίσουμε ότι το προϊόν σας πληροί όλα τα απαιτούμενα πρότυπα και είναι πλήρως βελτιστοποιημένο για εύκολη και οικονομικά αποδοτική κατασκευή.
Ένα καλά σχεδιασμένο PCB σημαίνει:
- Μείωση των προβλημάτων παραγωγής
- Βελτιωμένος έλεγχος ποιότητας
- Μειωμένα κόστη
- Μειωμένοι χρόνοι κατασκευής
Εργαζόμαστε για να παρέχουμε στους πελάτες μας μικρές και μεγάλες ποσότητες των πινάκων κυκλωμάτων σε ανταγωνιστικές τιμές.
Ικανότητα κατασκευής FPC:
| Δάχος χαλκού της επικάλυψης | 1/3 ~ 1 ουγκιά |
| Τρίχωση της πινακίδας προϊόντος | 0.036 ~ 2,5 mm |
| Ακριβότητα αυτόματης κοπής | 0.075mm / 6.5mm /±0,025 mm |
| Μιν. % για το μήκος και το πλάτος των τρυπών CNC | 2:01:00 |
| μέγιστη αναλογία όψεως (πλάτος/διάμετρος τρύπας) | 8:01 |
| Ομοιογένεια της επικάλυψης Cn | ≥ 90% |
| Ακριβότητα από μοτίβο σε μοτίβο | ±3mil (±0,075mm) |
| Ακριβότητα του σχεδίου για την τρύπα | ±4mil (±0,1mm) |
| Ελάχιστο πλάτος γραμμής/ενδιάμεσος χώρος | 0.045 /0.045 |
| Ανεπάρκεια χαρακτικής | ±20% (±0,02 mm) |
| Ανεκτικότητα ευθυγράμμισης της στρώσης κάλυψης | ±6mil (±0,1 mm) |
| Υπερβολική ανοχή κόλλησης για την πίεση C/L | 0.1 mm |
| Ανεξάρτητη ανοχή ευθυγράμμισης για S/M θερμοστεγόνου και UV S/M | ±0,3 mm |
| Min γέφυρα S/M | 0.1 mm |
| Ελάχιστος χώρος για S/M σε pad, σε SMT | 00.075mm / 0.1mm |
| Ελάχιστο χώρο για την ένδειξη στο pad/στο SMT | 0.2mm / 0.2mm |
| πάχος επεξεργασίας επιφάνειας για το Ni/Au/Sn/OSP | 1~6um /0.05~0.76um /4~20um/ 1um |
| Ελάχιστο μέγεθος E- δοκιμασμένου pad | 8 × 8 χιλιοστά |
| Ελάχιστη απόσταση μεταξύ των δοκιμαζόμενων πλακών | 8mil |
| Ελάχιστη ανοχή διαστάσεων του περιγράμματος (εξωτερική άκρη του κυκλώματος) | ±0,1 mm |
| Ελάχιστη ανοχή μεγέθους του περίγραμμα | ±0,1 mm |
| Min R ακτίνα γωνίας του περιγράμματος (Εσωτερική γωνία με νήματα) | 0.2mm |
| Min χώρο χρυσό δάχτυλο για να περιγράψει | 0.075mm |
Εφαρμογή και ανάπτυξη άκαμπτων ευέλικτων PCB:
Η CRT έχει αναπτύξει και κατασκευάσει PCB Rigid-Flex από το 2010 και έχει γίνει ένας κατασκευαστής PCB Rigid-Flex.Βιομηχανική, και καταναλωτικών ηλεκτρονικών ειδών (κουμπιά, κινητά τηλέφωνα, ηλεκτρονικά τσιγάρα), και μπορούν επίσης να βοηθήσουν τους πελάτες στο σχεδιασμό PCB Rigid-Flex,και η CRT έχει τη δυνατότητα να κατασκευάζει PCB που κυμαίνονται από βασικές μονομερείς σανίδες έως και σαράντα στρώματα, και παρέχουν υπηρεσίες κλειδιά σε μια στάση, συμπεριλαμβανομένης της κατασκευής PCB, της συναρμολόγησης, της προμήθειας εξαρτημάτων και των δοκιμών λειτουργίας.

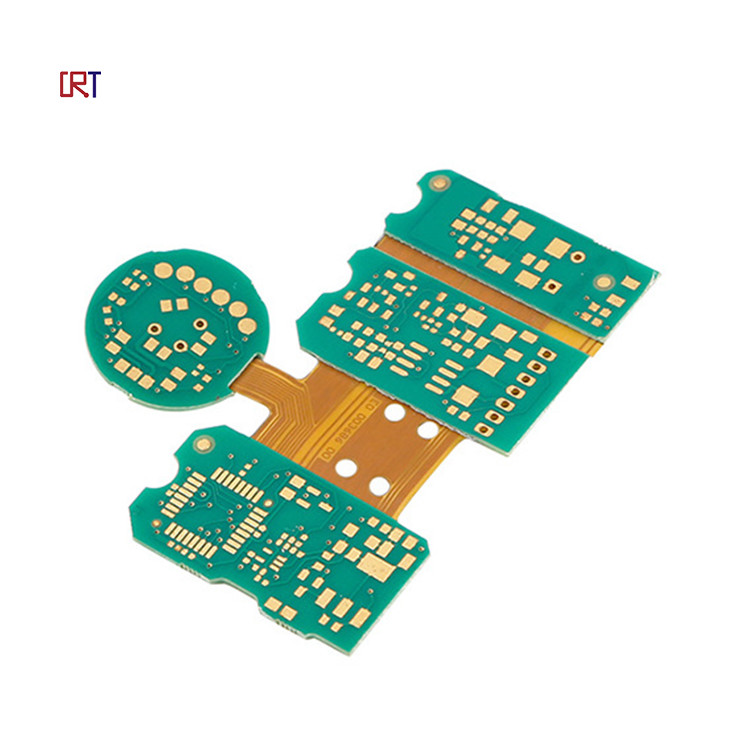

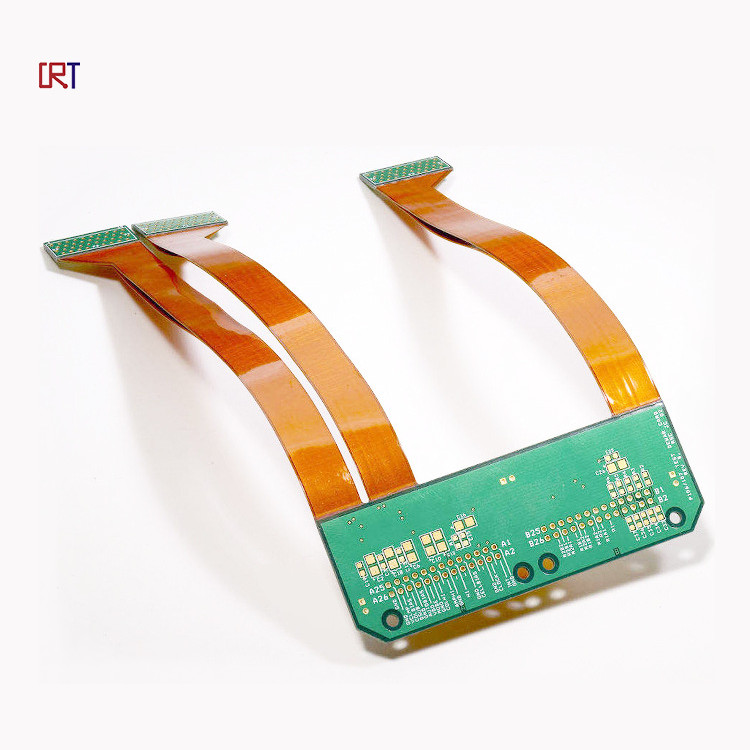

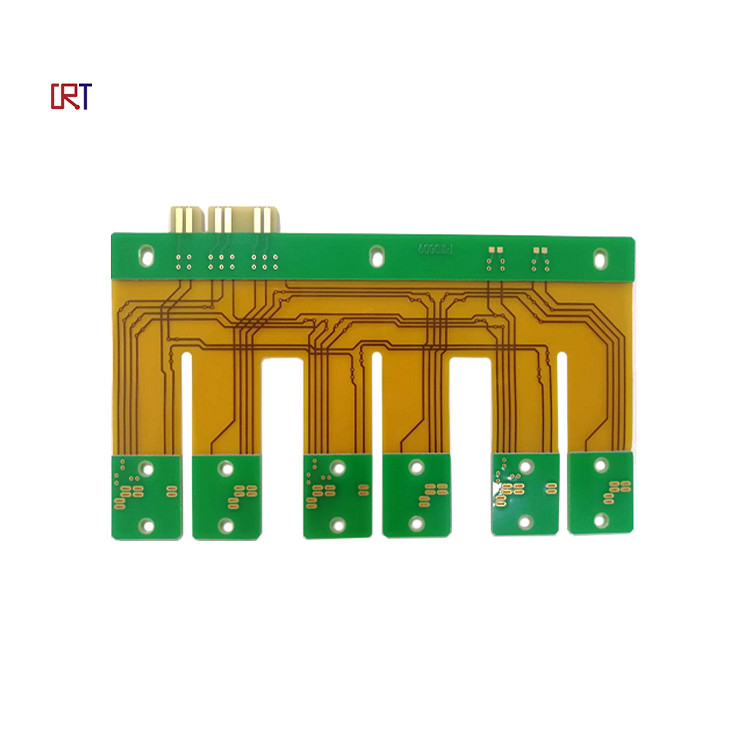

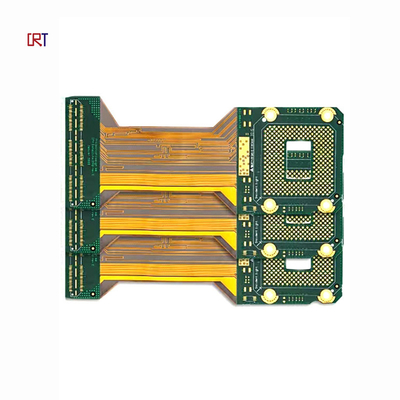

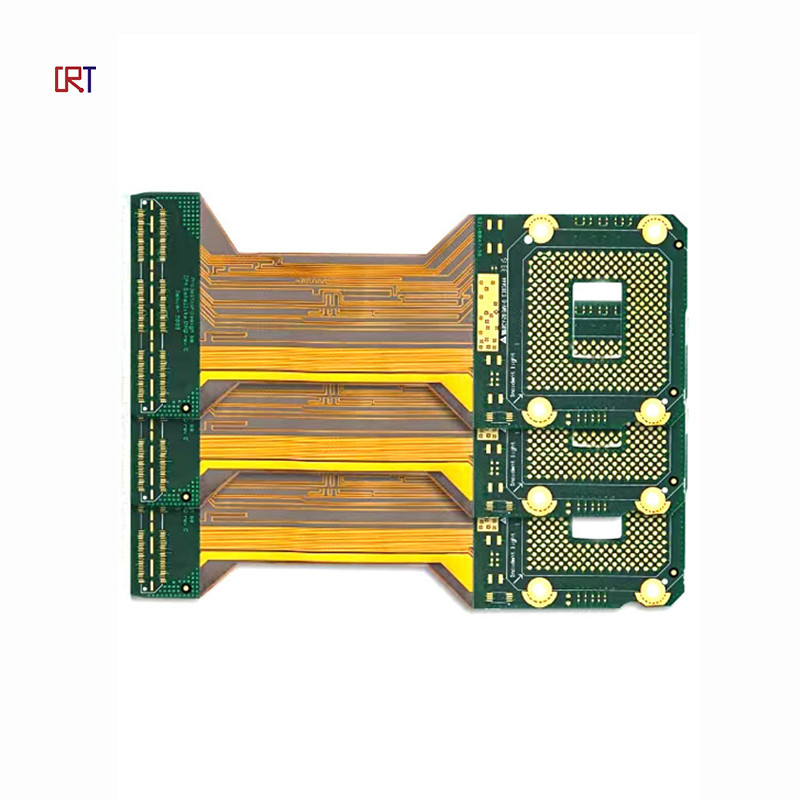

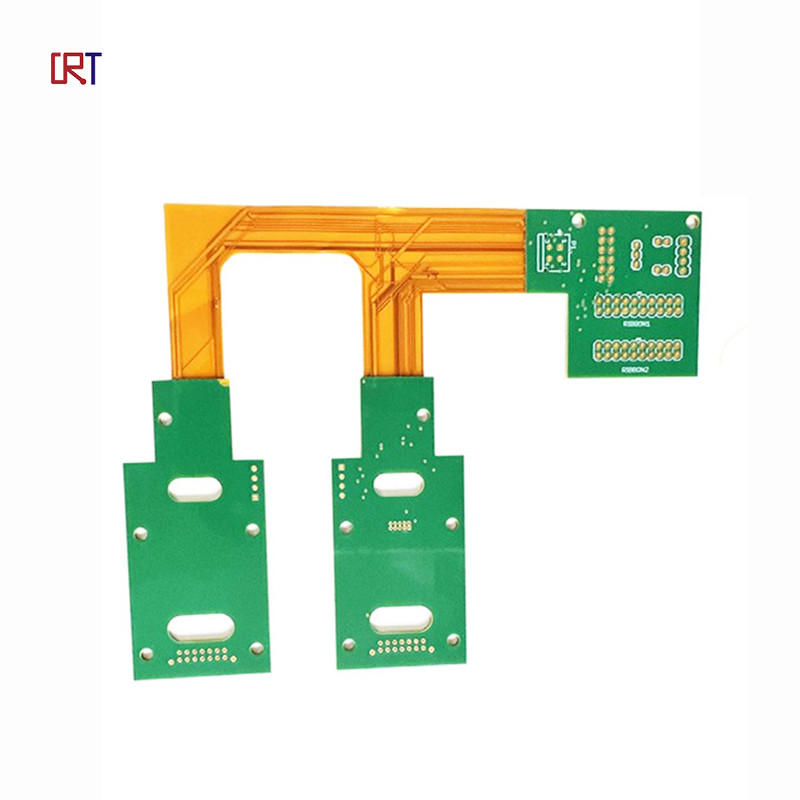

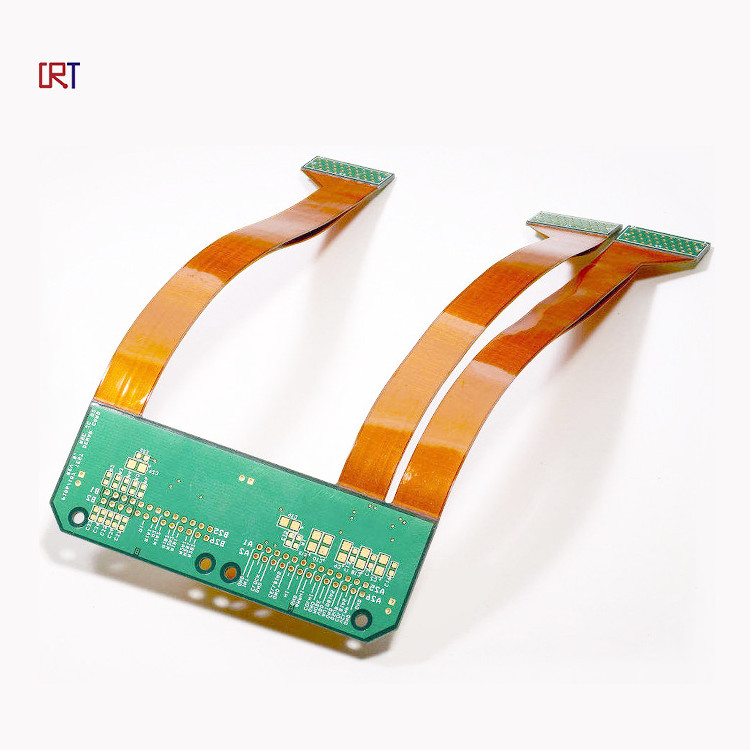

Εικόνα προϊόντος:
Γενικά ερωτήματα:
1- Τι υπηρεσία έχετε;
Προσφέρουμε λύσεις turnkey που περιλαμβάνουν R & D, κατασκευή PCB, SMT, πλαστική ένεση και μέταλλα, τελική συναρμολόγηση, δοκιμές και άλλες υπηρεσίες προστιθέμενης αξίας.
2Ποια είναι τα κύρια προϊόντα των υπηρεσιών σας PCB/PCBA;
Οι κύριοι πελάτες για τις υπηρεσίες PCB/PCBA μας είναι οι βιομηχανίες ιατρικής, αυτοκινητοβιομηχανίας, ενέργειας, οργάνων και καταναλωτικών ηλεκτρονικών προϊόντων.
3Τι είδους υπηρεσία προσφέρετε;
Επικεντρώνουμε κυρίως την υπηρεσία προμήθειας PCB + Assembly + Components. Επιπλέον, μπορούμε επίσης να παρέχουμε προγραμματισμό, δοκιμές, καλώδια, υπηρεσία συναρμολόγησης περιβλήματος.
Επικεντρώνουμε κυρίως την υπηρεσία προμήθειας PCB + Assembly + Components. Επιπλέον, μπορούμε επίσης να παρέχουμε προγραμματισμό, δοκιμές, καλώδια, υπηρεσία συναρμολόγησης περιβλήματος.
4Ποιες μορφές αρχείων αποδέχεστε για PCB και συναρμολόγηση;
Gerber, CAM Auto CAD DXF, DWG μορφές.
