Εξαιρετικά λεπτή διάταξη FPC Flex Circuit για ηλεκτρονικά προϊόντα ακριβείας
| Τόπος καταγωγής | Guangdong, Κίνα |
|---|---|
| Μάρκα | CRT |
| Πιστοποίηση | ISO9001/IATF16949/ISO14001/UL/ISO13485 |
| Αριθμό μοντέλου | CRT-fpc-036 |
| Ποσότητα παραγγελίας min | 10pieces |
| Τιμή | $7/pieces 10-999 pieces |
| Συσκευασία λεπτομέρειες | Συσκευασία κενού + κάρτα υγρασίας + υγρασίας |
| Χρόνος παράδοσης | 5 |
| Δυνατότητα προσφοράς | 100000/pieces/15 ημέρες λέξης |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Αρίθμηση στρώματος | εύκαμπτος πίνακας στρωμάτων polycoolimide 1-6 | Μέγιστο μέγεθος επεξεργασίας | 1200mm*600mm |
|---|---|---|---|
| Υλικό | ο ηλεκτρολυτικός χαλκός ο ηλεκτρολυτικός πιεσμένος με μαγγάνι χάλυβας χαλκός ο πιεσμένος χάλυβας | Μέγεθος τρυπών λέιζερ | 0.1mm |
| Μηχανική τρυπώντας με τρυπάνι σειρά | 0.15mm6.5mm | Ελάχιστη τρύπα αυλακώσεων μετάλλων | 0.15mm6.5mm |
| Τρύπα αυλακώσεων | 0.05oz | Απόσταση γραμμών πλάτους γραμμών | 0.05mm |
| Δαχτυλίδι τρυπών | 0.1mm | Electroless χρυσός νικελίου | 2-5UM |
| Ηλεκτρολυτικός χρυσός | 0.025-0.075UM | ||
| Επισημαίνω | Συγκρότημα ευέλικτου κυκλώματος FPC,Συγκρότημα εύκαμπτου κυκλώματος πολυκοολιμιδίου,εξαιρετικά λεπτό PCB ISO13485 |
||
Περιγραφή προϊόντων
Εξαιρετικά λεπτή διάταξη FPC Flex Circuit για ηλεκτρονικά προϊόντα ακριβείας
Εξαιρετικά λεπτή πλακέτα εύκαμπτου κυκλώματος FPCr για ηλεκτρονικά προϊόντα ακριβείας
Υπηρεσία OEM μίας στάσης:
Εάν το επιθυμείτε, θα προμηθευτούμε, θα οργανώσουμε και θα διαχειριστούμε όλες τις πτυχές του σχεδιασμού PCB, έτσι ώστε το προϊόν σας να πληροί όλα τα απαιτούμενα πρότυπα και να είναι πλήρως βελτιστοποιημένο για εύκολη και οικονομικά αποδοτική κατασκευή.
Μια καλά σχεδιασμένη πλακέτα κυκλώματος σημαίνει:
· Μείωση των προβλημάτων παραγωγής
· Βελτιωμένος ποιοτικός έλεγχος
· Μειωμένο κόστος
· Μειωμένοι χρόνοι παραγωγής
Εργαζόμαστε για να παρέχουμε μικρές και μεγάλες παρτίδες τυπωμένων κυκλωμάτων ανταγωνιστικής τιμής στους πελάτες μας.
Δυνατότητα κατασκευής FPC:
| ελάχιστο πλάτος γραμμής/διάστημα γραμμών | 3MIL/3MIL (0,075mm) |
| ελάχιστη διάμετρος οπής | 6MIL (0,15mm) |
| ελάχιστο άνοιγμα αντίστασης συγκόλλησης (μονόπλευρη) | 1,5 MIL (0,0375 MM) |
| ελάχιστη γέφυρα αντίστασης συγκόλλησης | 3MIL(0,075mm) |
| Μέγιστος λόγος διαστάσεων (πάχος/διάμετρος οπής) | 10:1 |
| ακρίβεια ελέγχου αντίστασης | +/-8% |
| τελειωμένο πάχος | 0,3-3,2mm |
| μέγιστο μέγεθος σανίδας | 630mm*620mm |
| μέγιστο πάχος τελειωμένου χαλκού | 6OZ (210UM) |
| ελάχιστο πάχος σανίδας | 6MIL (0,15mm) |
| μέγιστο στρώμα | 14 |
| Επιφανειακή επεξεργασία | HASL-LF,OSP ,Immersion Gold, Immersion Tin ,Immersion Ag |
Εφαρμογή και ανάπτυξη άκαμπτου εύκαμπτου PCB:
Η CRT αναπτύσσει και κατασκευάζει Rigid-Flex PCB από το 2010 και έχει γίνει κατασκευαστής Rigid-Flex PCB.Προς το παρόν, το CRT μπορεί να ωριμάσει Manufacturing Rigid-Flex PCB που χρησιμοποιείται σε αυτοκίνητα, ιατρικά, βιομηχανικά και ηλεκτρονικά είδη ευρείας κατανάλωσης (ακουστικά, κινητά τηλέφωνα, ηλεκτρονικά τσιγάρα) και μπορεί επίσης να βοηθήσει τους πελάτες στον σχεδιασμό του Rigid-Flex PCB και το CRT έχει τη δυνατότητα για την κατασκευή pcb που κυμαίνονται από βασικές πλακέτες μονής όψης έως και σαράντα στρώσεις και για την παροχή υπηρεσιών με το κλειδί στο χέρι, συμπεριλαμβανομένης της κατασκευής, συναρμολόγησης, προμήθειας εξαρτημάτων και δοκιμών λειτουργίας.

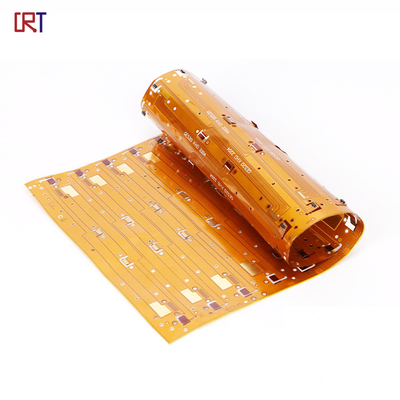

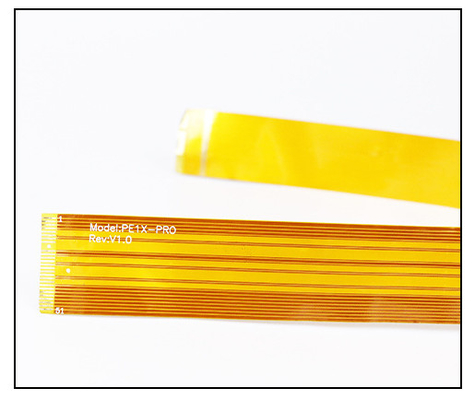

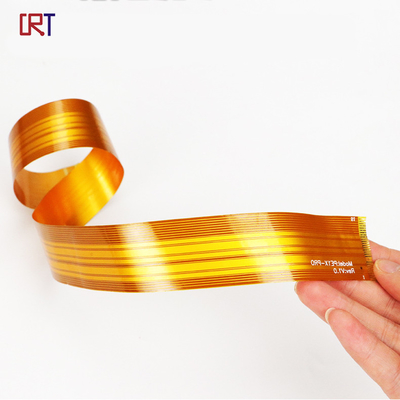

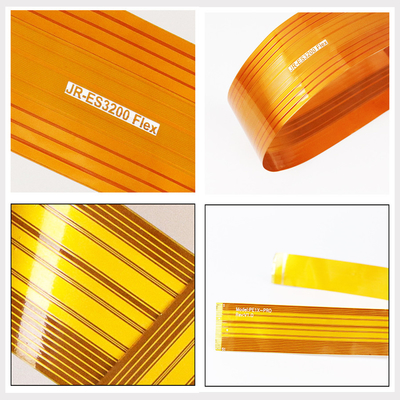

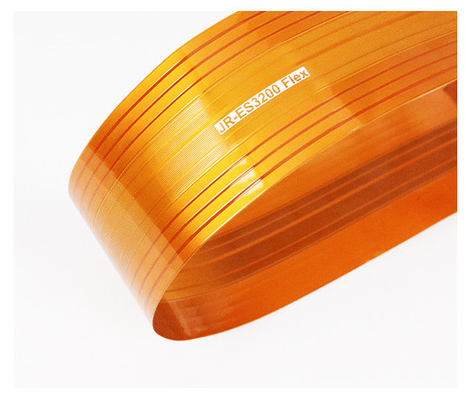

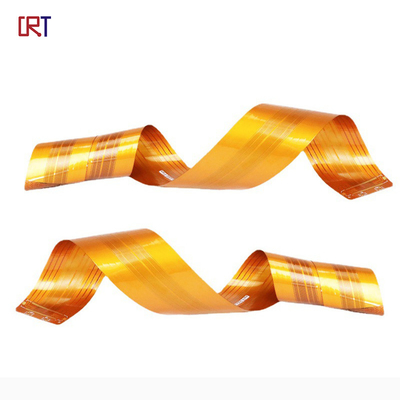

Εικόνα προϊόντος:
FAQ:
1.Τι χρειάζεται για την προσφορά PCB PCB;
PCB (πλακέτα τυπωμένου κυκλώματος): Ποσότητα, αρχείο Gerber και τεχνικές απαιτήσεις (υλικό, επεξεργασία φινιρίσματος επιφάνειας, πάχος χαλκού, πάχος πλακέτας,...)
PCBA (συγκρότημα πλακέτας τυπωμένου κυκλώματος): Πληροφορίες PCB, BOM, (Δοκιμαστικά έγγραφα...)
PCB (πλακέτα τυπωμένου κυκλώματος): Ποσότητα, αρχείο Gerber και τεχνικές απαιτήσεις (υλικό, επεξεργασία φινιρίσματος επιφάνειας, πάχος χαλκού, πάχος πλακέτας,...)
PCBA (συγκρότημα πλακέτας τυπωμένου κυκλώματος): Πληροφορίες PCB, BOM, (Δοκιμαστικά έγγραφα...)
2. Ποιες μορφές αρχείων δέχεστε για την παραγωγή PCB PCB;
Αρχείο Gerber: CAM350 RS274X
Αρχείο PCB: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF, word, txt)
Αρχείο Gerber: CAM350 RS274X
Αρχείο PCB: Protel 99SE, P-CAD 2001 PCB
BOM: Excel (PDF, word, txt)
3. Είναι τα αρχεία μου ασφαλή;
Τα αρχεία σας φυλάσσονται με απόλυτη ασφάλεια και ασφάλεια. Προστατεύουμε την πνευματική ιδιοκτησία για τους πελάτες μας σε όλη τη διαδικασία. Όλα τα έγγραφα από πελάτες δεν κοινοποιούνται ποτέ σε τρίτους.
Είμαστε πρόθυμοι να υπογράψουμε το αποτέλεσμα NDA από την τοπική νομοθεσία από την πλευρά του πελάτη και υποσχόμαστε να διατηρήσουμε τα δεδομένα των πελατών σε υψηλό εμπιστευτικό επίπεδο.
Τα αρχεία σας φυλάσσονται με απόλυτη ασφάλεια και ασφάλεια. Προστατεύουμε την πνευματική ιδιοκτησία για τους πελάτες μας σε όλη τη διαδικασία. Όλα τα έγγραφα από πελάτες δεν κοινοποιούνται ποτέ σε τρίτους.
Είμαστε πρόθυμοι να υπογράψουμε το αποτέλεσμα NDA από την τοπική νομοθεσία από την πλευρά του πελάτη και υποσχόμαστε να διατηρήσουμε τα δεδομένα των πελατών σε υψηλό εμπιστευτικό επίπεδο.
4. MOQ;
Δεν υπάρχει MOQ στο POE (pcba shenzhen). Είμαστε σε θέση να χειριστούμε την παραγωγή μικρού αλλά και μεγάλου όγκου με ευελιξία.
Ε5. Κόστος αποστολής;
Το κόστος αποστολής καθορίζεται από τον προορισμό, το βάρος, το μέγεθος συσκευασίας των εμπορευμάτων.Ενημερώστε μας εάν θέλετε να σας αναφέρουμε το κόστος αποστολής.
Δεν υπάρχει MOQ στο POE (pcba shenzhen). Είμαστε σε θέση να χειριστούμε την παραγωγή μικρού αλλά και μεγάλου όγκου με ευελιξία.
Ε5. Κόστος αποστολής;
Το κόστος αποστολής καθορίζεται από τον προορισμό, το βάρος, το μέγεθος συσκευασίας των εμπορευμάτων.Ενημερώστε μας εάν θέλετε να σας αναφέρουμε το κόστος αποστολής.
