ΕΑΝ πολυστρωματική συνήθεια Rogers cOem υπηρεσιών συνελεύσεων PCB HASL
| Τόπος καταγωγής | guangdong, Κίνα |
|---|---|
| Μάρκα | CRT |
| Πιστοποίηση | UL/ISO14001/TS16949 |
| Αριθμό μοντέλου | CRT100111 |
| Ποσότητα παραγγελίας min | 1 κομμάτια |
| Τιμή | 0.3$-0.4$/pc |
| Συσκευασία λεπτομέρειες | Vacuum package +Carton |
| Χρόνος παράδοσης | 18 εργάσιμες ημέρες |
| Όροι πληρωμής | T/T |
| Δυνατότητα προσφοράς | 500000 |
Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.
xΛεπτομέρειες
| Όνομα | Συνέλευση PCB | Αριθμός στρωμάτων | 1-48 |
|---|---|---|---|
| Ελάχιστο διάστημα | 0.075mm | Ανώτατο μέγεθος του πίνακα τέρματος | 700*460mm |
| Συστατική πρόσβαση | Ναι | Επεξεργασία επιφάνειας | ΕΑΝ HASL, OSP, ENIG, Κ.ΛΠ. |
| Υλικό | FR4, υψηλό TG FR4, Rogers | Χρώμα | Πράσινος, κίτρινος, μπλε, κόκκινος |
| Πάχος χαλκού | 1oz, 1/2OZ 1OZ 2OZ 3OZ, 0,25 Oz -12 Oz, 0.5OZ-6OZ, 0.25OZ~12OZ | Ελάχιστο πλάτος γραμμών | 3mi, 0.2mm, 0.15mm, 0,1 0mm, 0.075mm/0.075mm (3mil/3mil) |
| Ελάχιστο μέγεθος τρυπών | 0.2mm, τρυπάνι 4mil-λέιζερ, 6mil, 0.1mm1mm, 0.15mm | ||
| Επισημαίνω | Εάν hasl υπηρεσία συνελεύσεων PCB,υπηρεσία συνελεύσεων PCB rogers,Εάν hasl συνέλευση PCB συνήθειας |
||
Περιγραφή προϊόντων
ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΩΝ
Πολυστρωματική συνέλευση PCB εργοστασίων κατασκευής συμβάσεων της Κίνας PCBA
Σαν κατασκευαστή 20 PCB ετών στην Κίνα, Croll παρέχει τις πιό πρόσφατες τυπωμένες τεχνολογίες πινάκων κυκλωμάτων και τα υψηλότερα ποιοτικά πρότυπα για τη βιομηχανία ηλεκτρονικής.
Προδιαγραφή προϊόντων:
| Άρθρο | Περιγραφή | Ικανότητα | |
| Sercive | Υπηρεσία συνελεύσεων PCB | ||
| Υλικό | Φυλλόμορφα υλικά | FR4, υψηλό TG FR4, υψηλή συχνότητα, στυπτηρία, FPC | |
| Κοπή πινάκων | Αριθμός στρωμάτων | 1-48 | |
|
Min.thickness για τα εσωτερικά στρώματα (Το πάχος $cu αποκλείεται) |
0,003» (0.07mm) | ||
| Πάχος πινάκων | Πρότυπα | (0.14mm±10%) | |
| Ελάχιστος. | Ενιαίος/διπλάσιο: 0.008±0.004» | ||
| 4layer: 0.01±0.008» | |||
| 8layer: 0.01±0.008» | |||
| Τόξο και συστροφή | όχι περισσότεροι από το 7/1000 | ||
| Βάρος χαλκού | Εξωτερικό βάρος $cu | 0.5-4 0z | |
| Εσωτερικό βάρος $cu | 0.5-3 0z | ||
| Διάτρηση | Ελάχιστο μέγεθος | 0,0078» (0.2mm) | |
| Απόκλιση τρυπανιών | ±0.002 ″ (0.05mm) | ||
| Ανοχή τρυπών PTH | ±0.002 ″ (0.005mm) | ||
| Ανοχή τρυπών NPTH | ±0.002 ″ (0.005mm) | ||
|
Μάσκα ύλης συγκολλήσεως
|
Χρώμα | Πράσινος, άσπρος, μαύρος, μπλε… | |
| Ελάχιστη μάσκα ύλης συγκολλήσεως clearanace | 0,003 ″ (0.07mm) | ||
| Πάχος | (0.012*0.017mm) | ||
| Silkscreen | Χρώμα | άσπρος, μαύρος, κίτρινος, μπλε… | |
| Ελάχιστο μέγεθος | 0,006 ″ (0.15mm) | ||
| Ε-δοκιμή | Δοκιμή λειτουργίας | 100% λειτουργική δοκιμή | |
| Δοκιμή PCBA | Ακτίνα X, δοκιμή AOI, λειτουργική δοκιμή | ||
| Συνέλευση PCB | μιας στάσης υπηρεσία manufacxturer υπηρεσιών ηλεκτρονική | ||
| Συστατική πρόσβαση | Ναι | ||
| Πιστοποιητικό | IATF16949, ISO13485, ISO9001, ISO14001 | ||
| Χρόνος παράδοσης: | PCB | 3-8days | |
| PCBA | 10-20days | ||
| Ανοχή του PCB | ±5% | ||
| Ανώτατο μέγεθος του πίνακα τέρματος | 700*460mm | ||
| MOQ | ΚΑΝΕΝΑ MOQ (1pcs) | ||
| Η επιφάνεια τελειώνει | HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP… | ||
| Περίληψη PCB | Τετράγωνο, κύκλος, ανώμαλος (με jigs) | ||
| συσκευασία | QFN, BGA, SSOP, PLCC, LGA | ||
| Υποσυγκρότημα | Πλαστικό, μέταλλο, οθόνη | ||

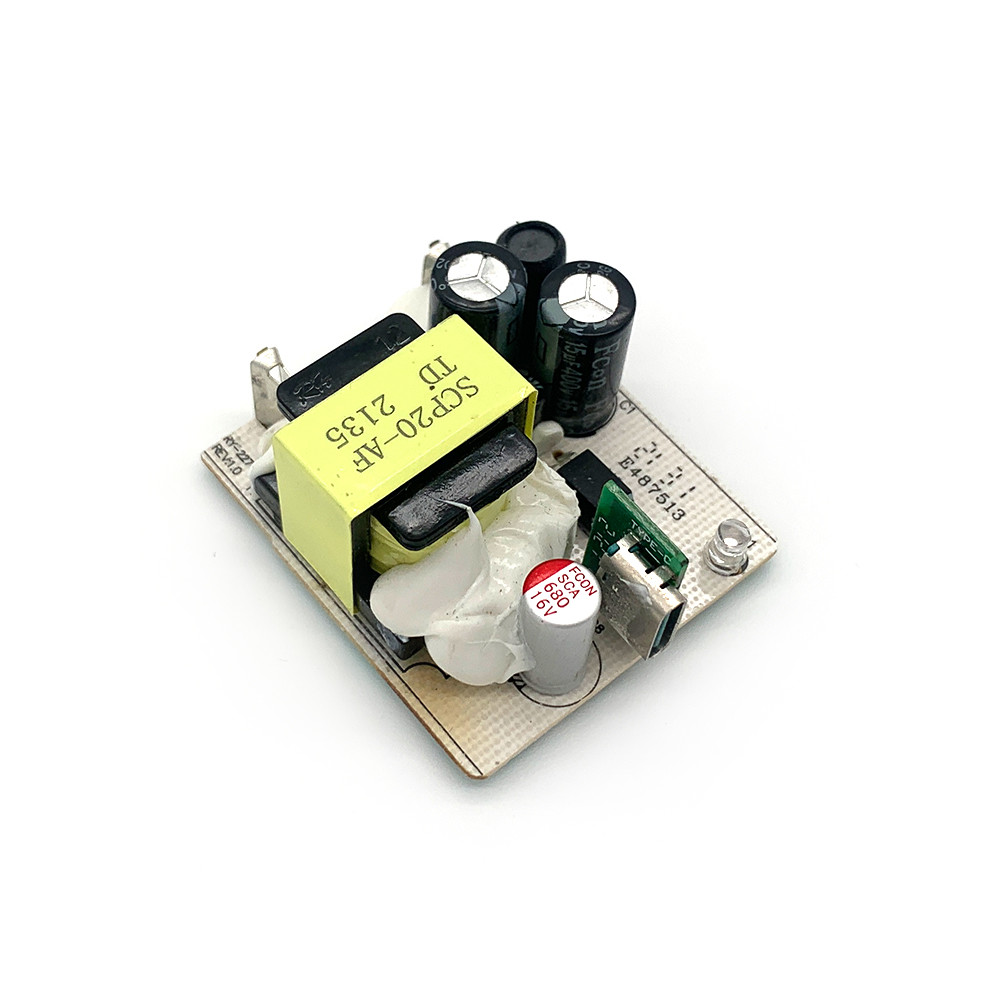

Εικόνα προϊόντων:
Το πιστοποιητικό μας:
Croll που αποκτήθηκε ήδη εγκεκριμένο το πιστοποιητικό UL/ISO9001/ISO14001 κ.λπ.
FAQ
Q1: Αυτό που απαιτείται για την αναφορά PCB PCBA;
Α: PCB (τυπωμένος πίνακας κυκλωμάτων): Ποσότητα, αρχείο Gerber και τεχνικές απαιτήσεις (το υλικό, επιφάνεια τελειώνει την επεξεργασία,
πάχος χαλκού, πάχος πινάκων,…)
PCBA (τυπωμένη συνέλευση πινάκων κυκλωμάτων): Πληροφορίες PCB, BOM, (έγγραφα δοκιμής…)
Q2: Ποιες μορφές αρχείου δέχεστε για την παραγωγή PCB PCBA;
Α: Αρχείο Gerber: CAM350 RS274X
Αρχείο PCB: Protel 99SE, π-CAD 2001 PCB
BOM: Excel (PDF, λέξη, txt)
Q3: Είναι τα αρχεία μου ασφαλή;
Α: Τα αρχεία σας κρατιούνται στην πλήρη ασφάλεια. Προστατεύουμε την πνευματική ιδιοκτησία για τους πελάτες μας σε ολόκληρη τη διαδικασία. Όλα τα έγγραφα από τους πελάτες δεν μοιράζονται ποτέ με οποιουσδήποτε τρίτους.
Q4: MOQ;
Α: Δεν υπάρχει κανένα MOQ στο CRT (το pcba). Είμαστε σε θέση να χειριστούμε τη μικρή καθώς επίσης και μεγάλη παραγωγή όγκου με την ευελιξία.
